من AutoCAD وSketchUp إلى مجموعة رسومات Revit من 235 لوحة لفندق منتجع من 12 طابقاً
مجموعة الرسومات المعمارية الكاملة لفندق منتجع على جزيرة في الخليج الفارسي، من القبو إلى سطح القبة، أُعدّت على Revit من رسومات AutoCAD ونموذج SketchUp الخاصين بفريق التصميم، بالتوازي مع تطوّر التصميم.
الرسم والتوثيق على Revit فقط · التصميم المعماري من إعداد جهة أخرى
لمحة عن المشروع
- الموقع
- منتجع على جزيرة، الخليج الفارسي
- نوع المشروع
- فندق من 12 طابقاً من القبو إلى سطح القبة
- دورنا
- شريك الرسم على Revit (التصميم المعماري من إعداد جهة أخرى)
- نطاق عملنا
- مجموعة الرسومات المعمارية الكاملة: 235 لوحة A1
- المرحلة
- التصميم التفصيلي الكامل، بالتوازي مع فريق التصميم
- المدخلات
- رسومات AutoCAD ونموذج SketchUp
- البرنامج
- Autodesk Revit
- المخرجات
- نموذج Revit وملفات PDF وAutoCAD (DWG)
- الفريق
- 3 أشخاص: منسّق وفنيّان معماريان
- المدة
- نحو سنة (2025 إلى 2026)، مكتمل
المطلوب
وصلنا تصميم الفندق على شكل رسومات AutoCAD ونموذج SketchUp من إعداد جهة أخرى. كانت مهمتنا إعداد مجموعة الرسومات المعمارية الكاملة لمرحلة التصميم التفصيلي الكامل على Revit، بالعمل بالتوازي مع فريق التصميم.
ما الذي قمنا به

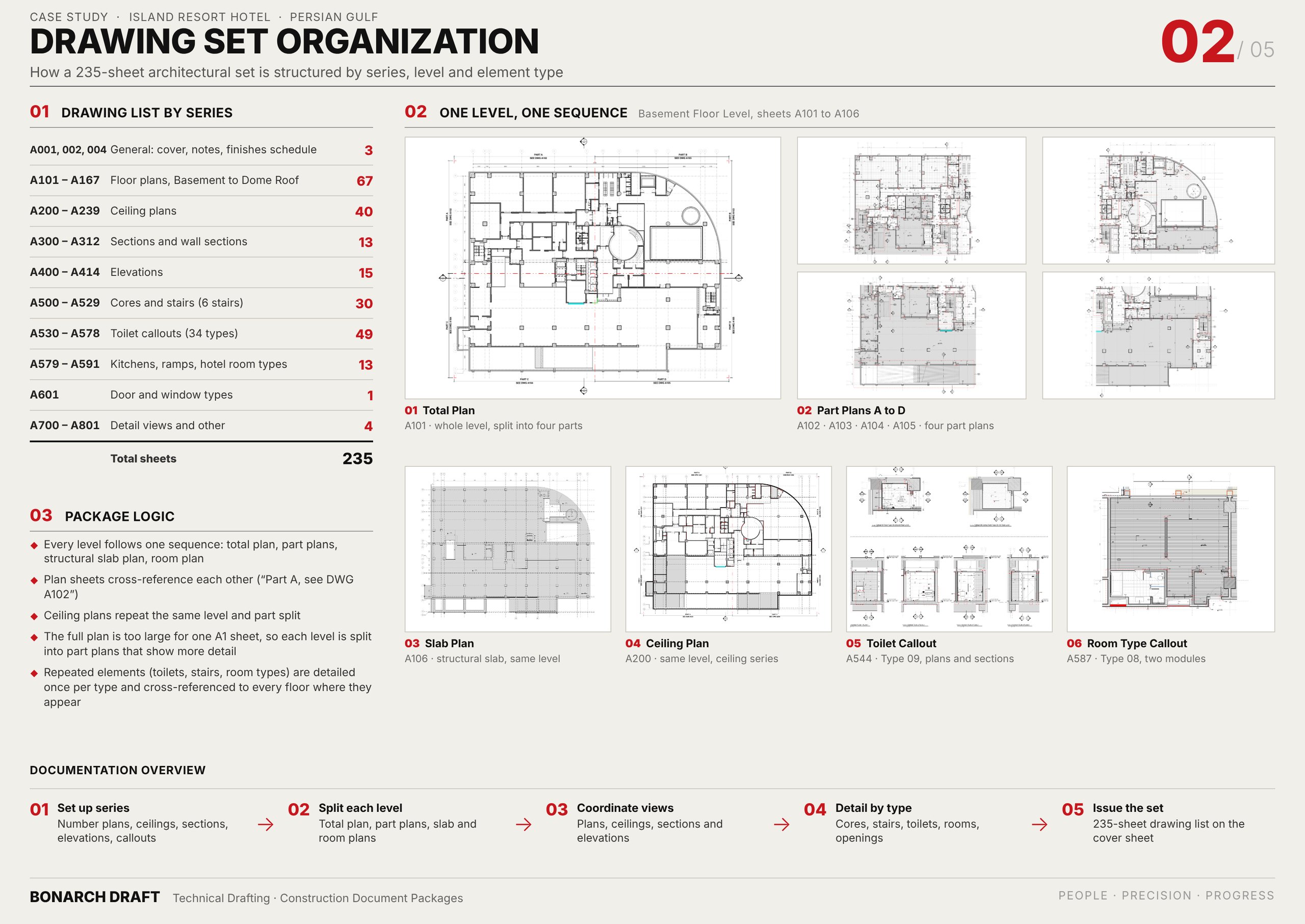

أعددنا المجموعة الكاملة من 235 لوحة A1، منظّمة في عشر سلاسل:

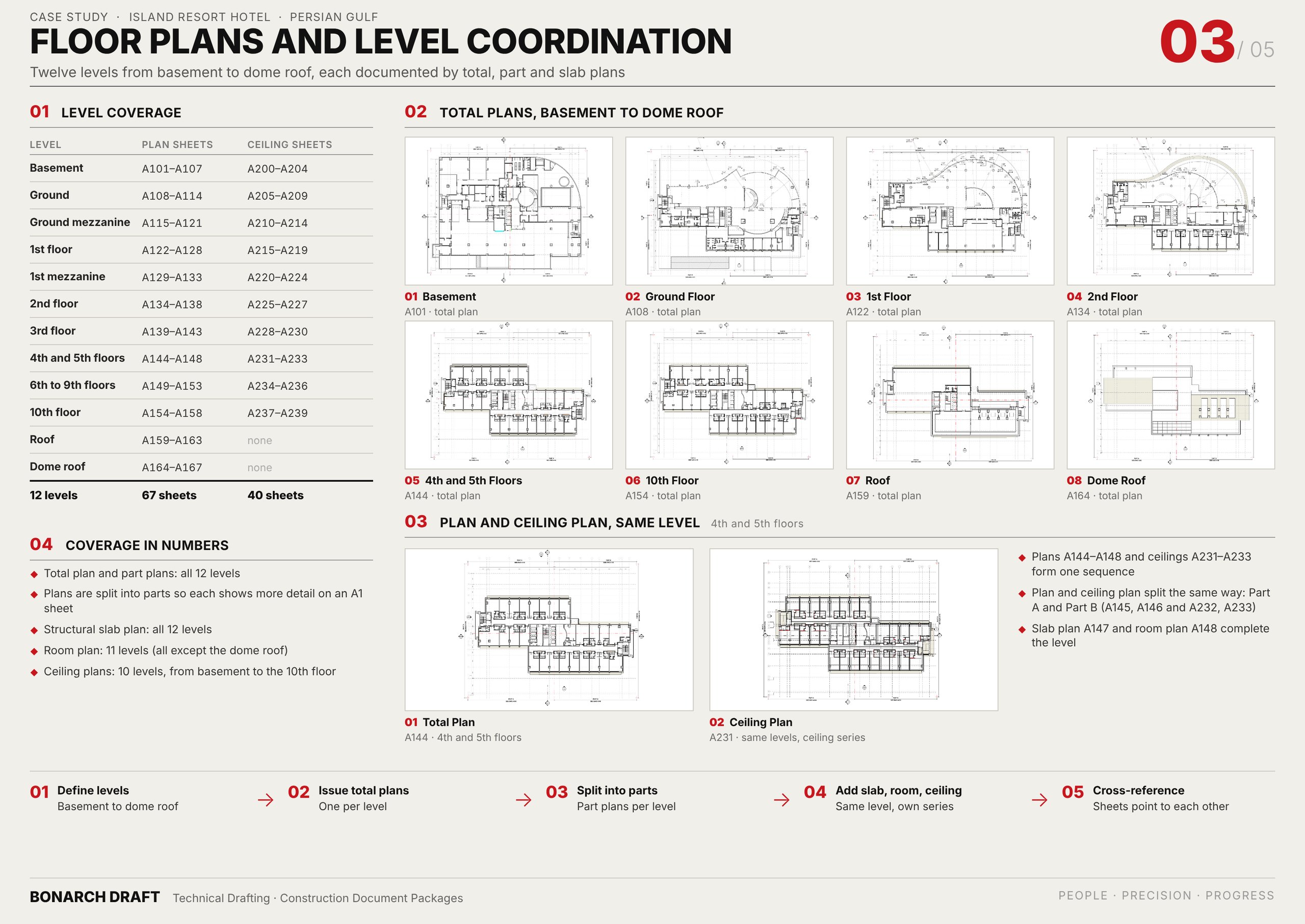

- المخططات (67 لوحة): اثنا عشر طابقاً من القبو إلى سطح القبة، لكل طابق مخطط كلي ومخططات جزئية ومخطط بلاطة إنشائية، ومخطط غرف حيث يلزم.
- مخططات الأسقف (40 لوحة): من القبو إلى الطابق العاشر، بالتقسيم نفسه للمخططات.

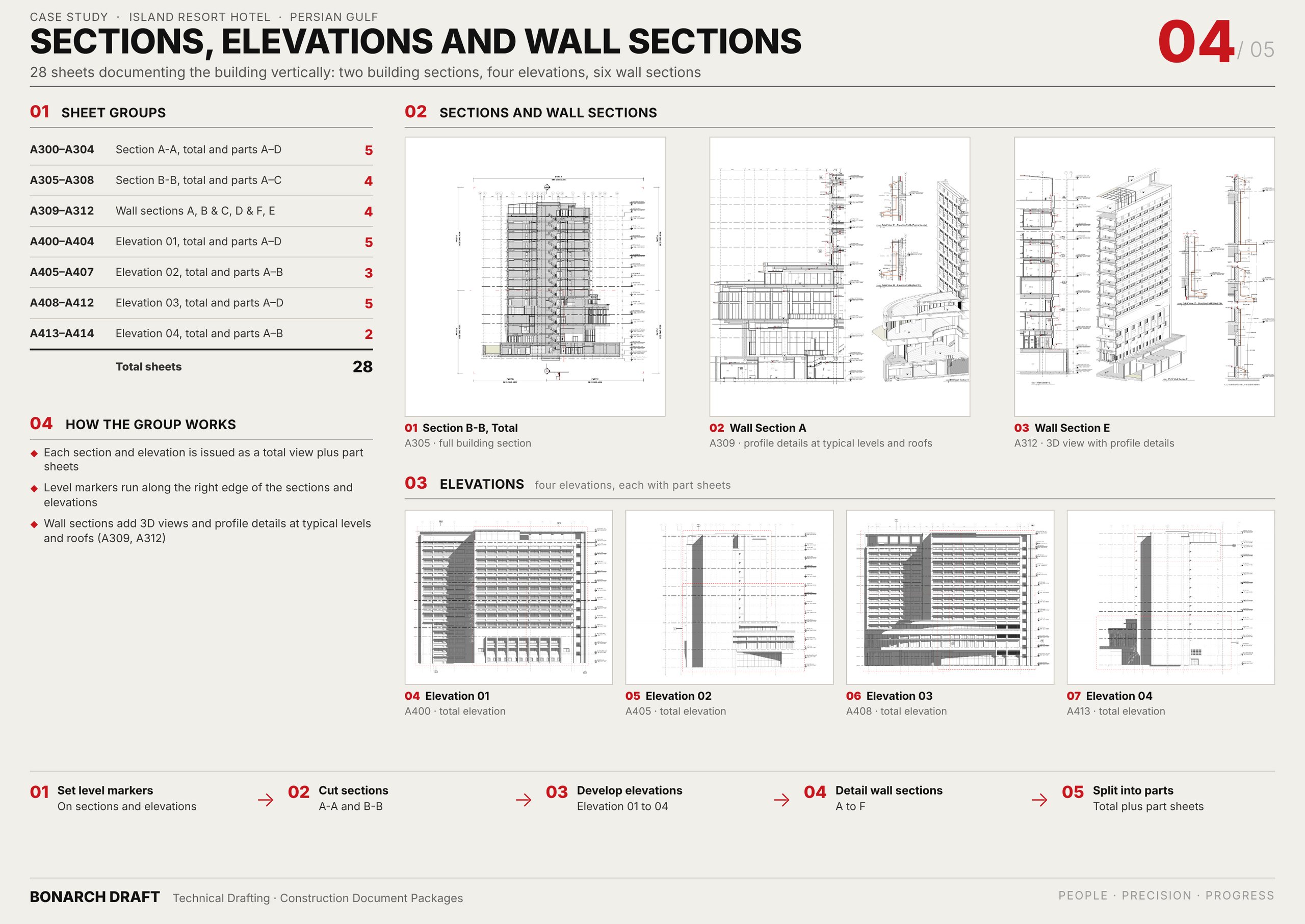

- المقاطع والواجهات (28 لوحة): مقطعان للمبنى وستة مقاطع جدران وأربع واجهات، لكل منها لوحة كلية ولوحات جزئية.

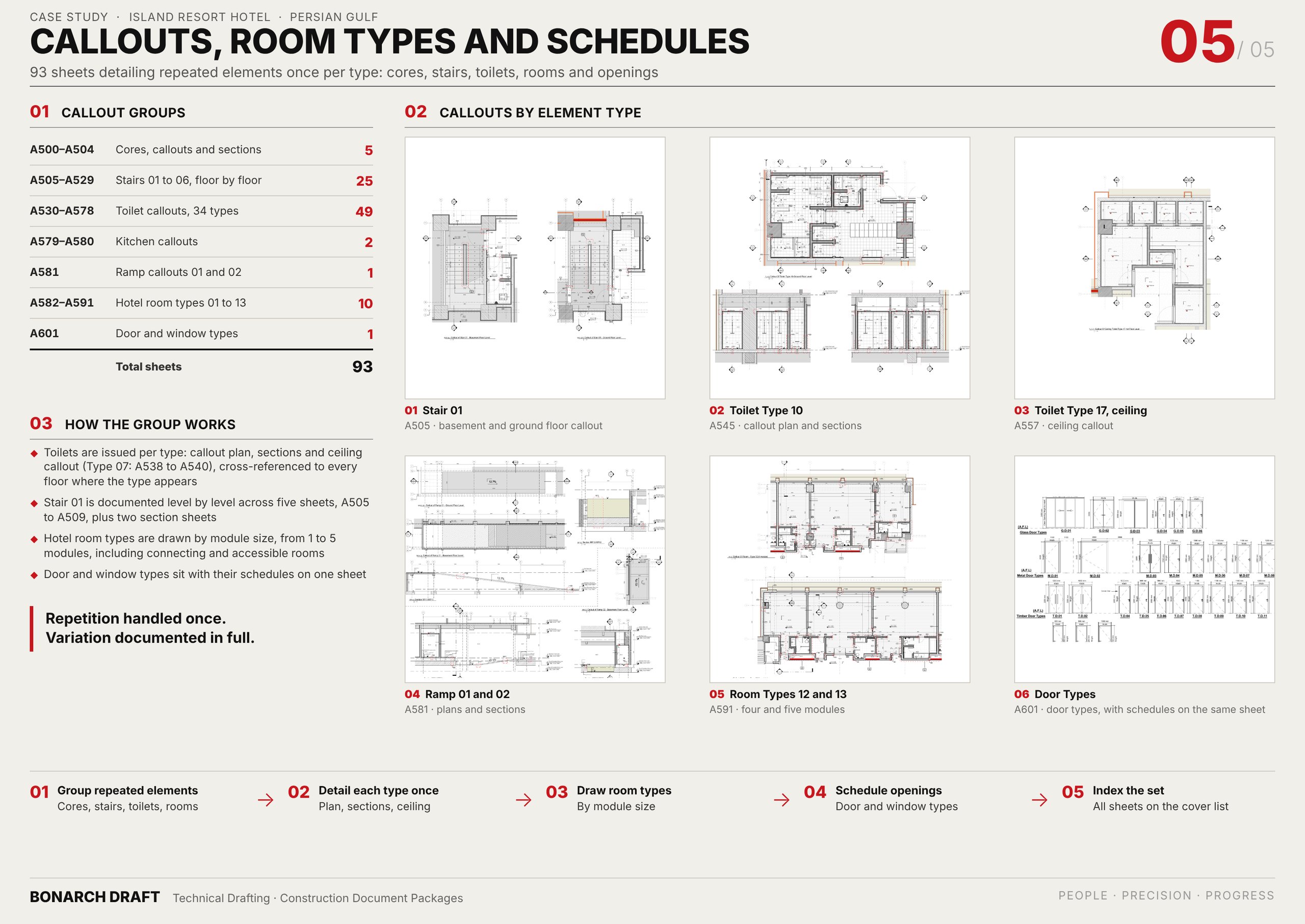

- التفاصيل المكبّرة (93 لوحة): النوى وستة أدراج و34 نوعاً من دورات المياه والمطابخ والمنحدرات و13 نوعاً من غرف الفندق من وحدة إلى خمس وحدات، وأنواع الأبواب والنوافذ مع جداولها.
- العامة والتفاصيل: لوحة الغلاف مع قائمة اللوحات الكاملة، والملاحظات العامة، وجدول التشطيبات، ومناظر التفاصيل.
يمكن الوصول إلى أي عنصر من قائمة اللوحات على الغلاف. تُحيل لوحات المخططات إلى لوحاتها الجزئية، وتكرّر مخططات الأسقف تقسيم الطابق والأجزاء نفسه، وتُفصَّل العناصر المتكرّرة مرة واحدة لكل نوع بدلاً من كل موقع.
هل لديكم فندق أو مبنى متعدد الطوابق لتوثيقه؟
احصلوا على نطاق سعري تقديري خلال دقيقتين عبر حاسبة التكلفة، أو أرسلوا إلينا رسوماتكم للحصول على عرض سعر ثابت.
لوحات من المجموعة
انقر على أي لوحة لعرضها بالحجم الكامل.
التحديات، وكيف أدرنا العمل، والنتيجة، بالتفصيل.
التحديات وكيف تعاملنا معها
جهد الفنادق يختبئ في الأنواع
تضم المجموعة 34 نوعاً من دورات المياه و13 نوعاً من غرف الفندق وستة أدراج والمطابخ. وُثّقت كل غرفة وحمّام ومطبخ ودرج متكرّر كنوع مرقّم، بمخططات مكبّرة وأسقف ومقاطع، مع إحالة إلى كل طابق يظهر فيه.
التكرار يُعالَج مرة واحدة، والاختلاف يُوثَّق كاملاً. هكذا ننفّذ كل مشروع نمذجة وتوثيق على Revit.
مخطط أكبر من لوحة واحدة
لا يمكن قراءة مخطط المبنى بمقياس مفيد على لوحة A1 واحدة، لذلك صدر كل طابق بمخطط كلي ومخططات جزئية من A إلى D، فيُظهر كل جزء تفاصيل أكثر.
الإنشائي والكهروميكانيكي مع تصميم متغيّر
كان لا بد من تنسيق المعماري مع الأعمال الإنشائية والكهروميكانيكية بينما كان فريق التصميم لا يزال يطوّر التصميم. تبادلنا الرسومات مع الفريقين وراجعناها مقابل المعماري، بما في ذلك كشف التعارضات، ولكل طابق مخطط بلاطة إنشائية.
من صيغتين إلى نموذج واحد
كانت المدخلات رسومات AutoCAD ثنائية الأبعاد ونموذج SketchUp. أعددنا الفندق على Revit، فتأتي المخططات والأسقف والمقاطع والواجهات كلها من الهندسة نفسها.
235 لوحة يسهل الوصول إليها
عشر سلاسل مرقّمة، وتقسيم واحد للطوابق والأجزاء يتكرّر في المخططات والأسقف، وقائمة لوحات كاملة على الغلاف، ليجد المقاول أي عنصر في مجموعة بهذا الحجم.
النتيجة
اكتمل التوثيق المعماري: مجموعة من 235 لوحة من مخطط القبو إلى تفاصيل الجدران، أعدّها على Revit فريق من ثلاثة أشخاص خلال نحو سنة من رسومات AutoCAD ونموذج SketchUp الخاصين بفريق التصميم، وسُلّمت كنموذج Revit وملفات PDF وAutoCAD.
خدمات ذات صلة
جمع هذا المشروع بين خدماتنا في نمذجة BIM وحزم الرسومات التنفيذية وتنسيق الأعمال الكهروميكانيكية.

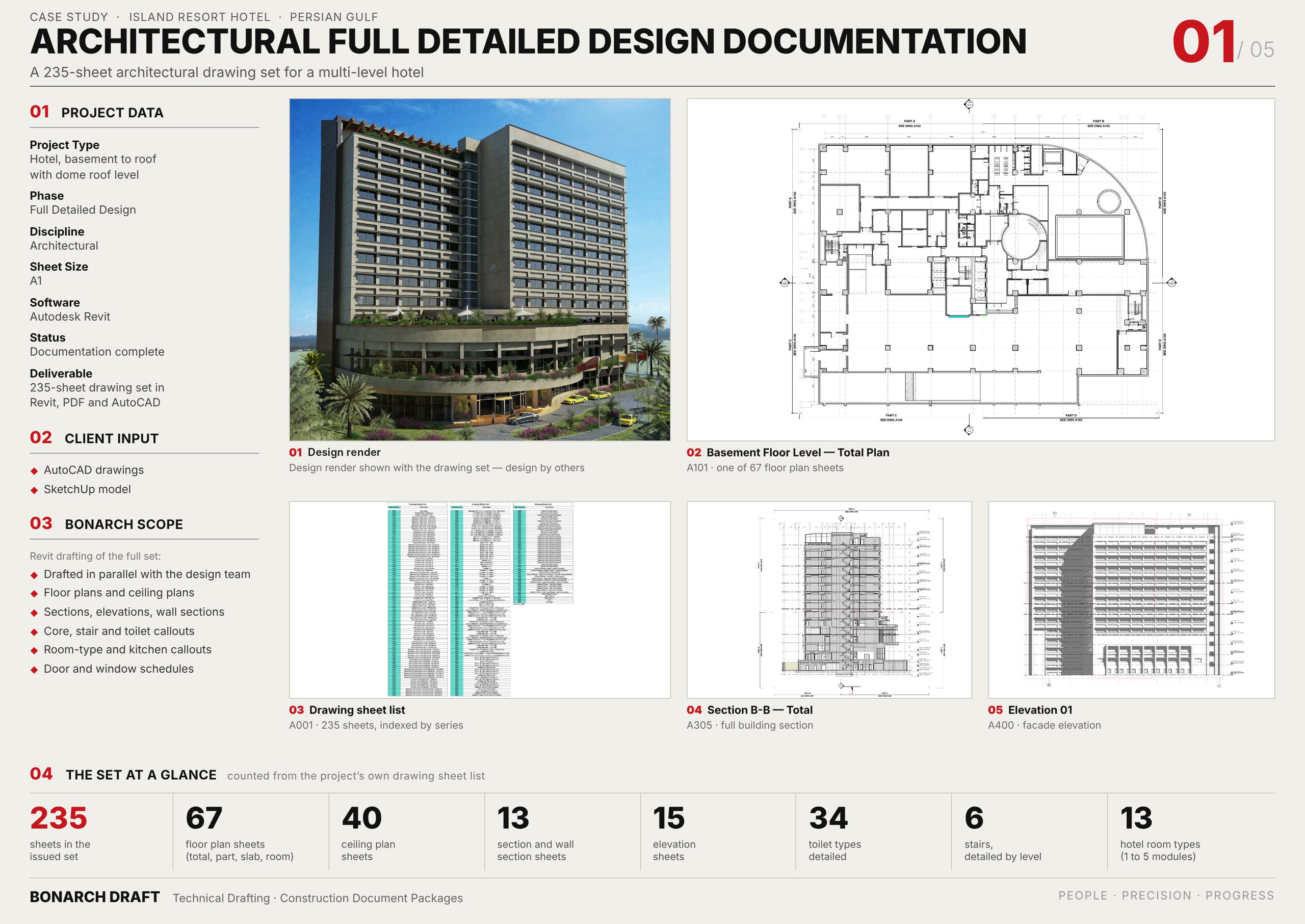

النطاق: الرسم والتوثيق على Revit فقط. التصميم المعماري من إعداد جهة أخرى؛ صورة الفندق في اللوحة 01 من فريق التصميم وتُعرض للتوضيح. أُزيلت أسماء العميل والاستشاريين واللافتات وأطر اللوحات من جميع الصور.
